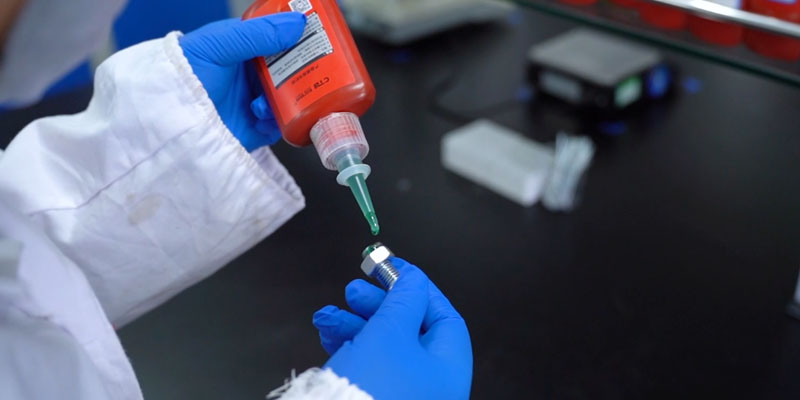

螺紋膠從液態(tài)到固態(tài)的固化過(guò)程，直接決定了螺紋連接的可靠性。無(wú)論是手工涂膠還是機(jī)器涂膠，判斷固化是否完全都需要科學(xué)方法 —— 過(guò)早受力可能導(dǎo)致膠層斷裂，過(guò)晚操作則影響生產(chǎn)效率。以下實(shí)用檢測(cè)手段可覆蓋不同場(chǎng)景的需求。

外觀觀察法：是最基礎(chǔ)的判斷依據(jù)。完全固化的螺紋膠會(huì)形成均勻的固態(tài)膠膜，顏色較固化前略深且無(wú)黏性。若在螺紋間隙中觀察到半透明的黏稠區(qū)域，或用指尖輕觸仍有拉絲現(xiàn)象，說(shuō)明固化未完成。對(duì)于可拆卸型螺紋膠，完全固化后膠層表面會(huì)呈現(xiàn)輕微彈性;而永久鎖固型則表現(xiàn)為剛性質(zhì)感，指甲劃過(guò)時(shí)不會(huì)留下痕跡。這種方法適合初步篩查，但無(wú)法量化固化程度。

扭矩測(cè)試法：能直觀反映固化強(qiáng)度。使用扭矩扳手沿松動(dòng)方向施加力，若達(dá)到該型號(hào)螺紋膠的最低拆卸扭矩標(biāo)準(zhǔn)(如低強(qiáng)度型號(hào)通常為 5-15N?m)，且螺栓無(wú)明顯位移，說(shuō)明固化合格。某機(jī)械維修手冊(cè)中明確規(guī)定：M10 螺栓使用中強(qiáng)度螺紋膠時(shí)，固化后的初始松動(dòng)扭矩需達(dá)到 20N?m 以上。測(cè)試時(shí)需注意：首次施力應(yīng)緩慢增加，避免瞬間沖擊力破壞未完全固化的膠層。

硬度測(cè)量法：適用于需要精確評(píng)估的場(chǎng)景。采用邵氏硬度計(jì)(A 標(biāo)尺)測(cè)量膠層表面，完全固化的螺紋膠硬度通常在 60-80HA 之間，未固化的膠層則低于 30HA。測(cè)量前需清理螺紋外露部分的膠層，確保探頭與膠膜緊密接觸。這種方法尤其適合批量生產(chǎn)中的抽檢，能有效監(jiān)控固化工藝的穩(wěn)定性。

溶劑測(cè)試法：可驗(yàn)證化學(xué)穩(wěn)定性。用酒精或丙酮擦拭膠層表面，完全固化的膠膜不會(huì)出現(xiàn)溶解、膨脹現(xiàn)象;若出現(xiàn)表面發(fā)黏或溶解痕跡，說(shuō)明交聯(lián)反應(yīng)未完成。需注意：永久鎖固型螺紋膠對(duì)溶劑的耐受性更強(qiáng)，測(cè)試時(shí)間應(yīng)延長(zhǎng)至 30 秒以上，而可拆卸型在 10 秒內(nèi)即可顯現(xiàn)是否固化完全。

溫度監(jiān)測(cè)法：能輔助判斷固化進(jìn)程。通過(guò)紅外測(cè)溫儀追蹤膠層區(qū)域的溫度變化，固化反應(yīng)會(huì)釋放少量熱量(通常使局部溫度升高 2-5℃)，當(dāng)溫度曲線趨于平穩(wěn)且保持 2 小時(shí)以上，可初步判定固化完成。這種方法適合大型設(shè)備的螺栓組檢測(cè)，能同時(shí)監(jiān)控多個(gè)連接點(diǎn)的固化狀態(tài)。

實(shí)際應(yīng)用中，建議結(jié)合多種方法綜合判斷：外觀法用于快速篩查，扭矩法驗(yàn)證實(shí)際緊固效果，硬度法進(jìn)行質(zhì)量追溯。對(duì)于關(guān)鍵部件，還需參考廠家提供的固化時(shí)間表 —— 在標(biāo)準(zhǔn)環(huán)境下(25℃、50% 濕度)，低強(qiáng)度螺紋膠通常 24 小時(shí)完全固化，高強(qiáng)度型號(hào)則需要 48 小時(shí)。只有當(dāng)各項(xiàng)指標(biāo)均達(dá)標(biāo)時(shí)，才能確認(rèn)螺紋膠真正發(fā)揮了鎖固作用。
